| 序號 | 規 格 說 明 | 數量 | 原產地 |
|
|
新代系統220MA；(五軸專用系統、帶RTCP刀尖跟隨功能) X軸伺服電機-AM35(5.5KW)； Y軸伺服電機AM28(3.5KW)； Z軸伺服電機、帶抱閘-AM35(3.5KW)； 主軸伺服驅動11KW-24000轉； |
全套 | 臺灣 |
|
|
AC五軸搖擺頭(另有技術說明)； | 1套 | 自制 |
|
|
電主軸BT30-150-377-24000，11KW，氣動換刀，帶編碼器 | 1個 | 佛山 |
|
|
16位圓盤刀庫(岡田) | 1套 | 臺灣 |
|
|
XYZ軸用 臺灣上銀/銀泰精密級直線導軌 (X45*2，Y35*4，Z35*4) | 全套 | 臺灣 |
|
|
XYZ軸用 臺灣TBI 精密級研磨級滾珠絲桿(X50，YZ40) | 全套 | 臺灣 |
|
|
大理石(花崗巖)床身； | 全套 | 山東 |
|
|
主要配件鑄鐵(HT300) | 全套 | 自制 |
|
|
配電柜恒溫空調系統 | 1套 | 東莞 |
|
|
施耐德電氣配件（施耐德） | 1批 | 天津 |
|
|
進口NSK/KOYO P級角接觸配對軸承 | 全套 | 日本 |
|
|
主軸油冷機 （雷德） | 1臺 | 東莞 |
|
|
電子手輪（深圳精雕） | 1套 | 廣州 |
|
|
對刀儀（深圳精雕 ） | 1個 | 自制 |
|
|
無線探頭 | 1個 | 東莞 |
|
|
X/Z軸配三防布風琴罩(Y軸鋼板防護罩 ) | 各1套 | 自制 |
|
|
X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
|
|
自動潤滑油泵（寶騰） | 1套 | 東莞 |
|
|
空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
|
|
水泵 | 1套 | 常州 |
|
|
氣槍、水槍 | 各1把 | 浙江 |
|
|
機床附件，工具箱 | 1套 | 深圳 |
|
|
刀柄/配大小全套縮咀（三合），延長桿1支 | 共5個 | 深圳 |
|
|
5.5KW工業吸塵器 | 1個 | 佛山 |

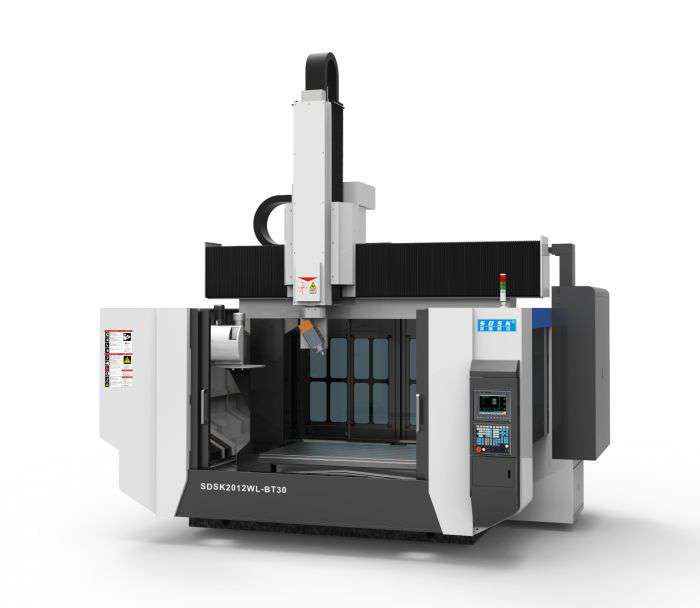

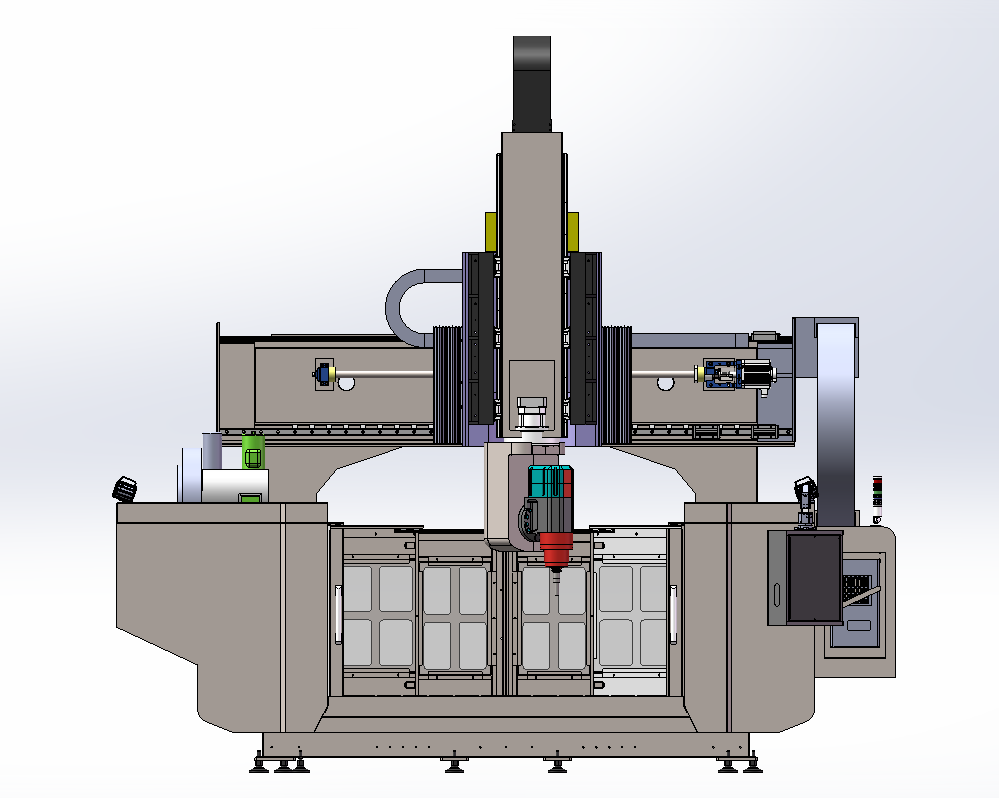

| 機型 | SDSK2012WL-BT30 |
| 外型尺寸 | 4800*3900*4920左右 |
| 工作臺尺寸 | X2000/Y1200（T槽M12） |
| 龍門寬度 | 2450 |
| 主軸鼻端至臺面 | 最高1150～最低150 |
| X主軸0·時左右移動行程 | 2000 |
| Y主軸0·時工作臺面前后移動行程 | 1200 |
| A軸±90·時兩個主軸鼻端距離 | X:1430 |
| A軸±180·時兩個主軸鼻端距離 | Y:630 |
| Z行程 | 1000 |
| A軸旋轉角度 | ±115· |
| C軸旋轉角度 | ±540· |
| A 軸最高轉速 | 60rpm |
| C 軸最大轉速 | 60rpm |
| 最大快移速度XYZ | X35米/分鐘 Y35米/分鐘 Z30米/分鐘 |
| 最大加工速度 | 12米/分鐘 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | 士0.02mm |
| 局布定位精度 | 300 mm內±0.01mm |
| 重復定位精度 | 0.004mm |
| 主軸數 | 1個 |
| 電主軸功率 | 11KW |
| 主軸伺服轉矩 | 13.1N.m |
| 圓盤刀庫(安裝于機床左側) | 16位 |
| 刀具長度最大 | 250mm |
| 刀具直徑最大 | 80mm |
| 換刀方式 | 自動 |
| 主軸轉速 | 24000rpm/min |
| 夾持刀柄 | BT30 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 1500Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 28KW左右 |
| 整機重量 | 12000Kg左右 |
| 序號 | 名稱 | 型號 | 參數 |
| 1 | A軸諧波減速機 | RV-27K-80F | 速比：73.16 |
| 2 | A軸額定輸出扭矩 | 265Nm | |
| 3 | 瞬間最大容許轉矩扭矩 | 1323Nm | |
| 4 | A 軸伺服功率 | 0.75kW | |
| 5 | A 軸最高轉速 | 60rpm | |
| 6 | A軸伺服電機轉數 | 3000rpm | |
| 7 | A 軸轉角范圍 | ±110°(DEG) | |
| 8 | A 軸最小設定角度 | 0.001 | |
| 9 | A軸編碼器類型 | 絕對式 | |
| 10 | A 軸定位精度 | ≤1＇（arc.min） | |
| 11 | A軸重復定位精度 | ±8(SEC) | |
| 12 | C軸諧波減速機 | RV-50K-F130-D22 | 速比：32.54 |
| 13 | C軸額定輸出扭矩 | 490Nm | |
| 14 | 瞬間最大容許轉矩扭矩 | 2450Nm | |
| 15 | C軸伺服功率 | 1.0kW | |
| 16 | C 軸最大轉速 | 60rpm | |
| 17 | C軸伺服電機轉數 | 3000rpm | |
| 18 | C 軸轉角范圍 | ±360°(DEG) | |
| 19 | C軸編碼器類型 | 絕對式 | |
| 20 | C 軸定位精度 | ≤1＇（arc.min） | |
| 21 | C 軸重復定位精度 | ±8(SEC) | |
| 22 | 恒功率電主軸 | BT30-150-377-24000rpm | 24000rpm |
| 23 | 冷卻方式 | 水冷 | 24～26· |
| 24 | 主軸扭矩 | 13.1Nm | |
| 25 | 主軸額定/最高轉速 | 8000/24000rpm | |
| 26 | 主軸額定功率 | 11kw | |
| 27 | 刀柄 | BT30 | |
| 28 | 軸承潤滑方式 | 油脂潤滑 | |
| 29 | 中心出水 | 0.7-4Mpa | |
| 30 | 打刀方式 | 氣動 | 氣壓0.5～0.6 mpa |
| 31 | 總重量 | 270kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | AC搖擺頭組件 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣箱空調 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 刀柄5個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M16馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | 6寸批士一臺 |
| 9. | 傳輸線 | 19. | 鎖咀 ER25（4-12） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
